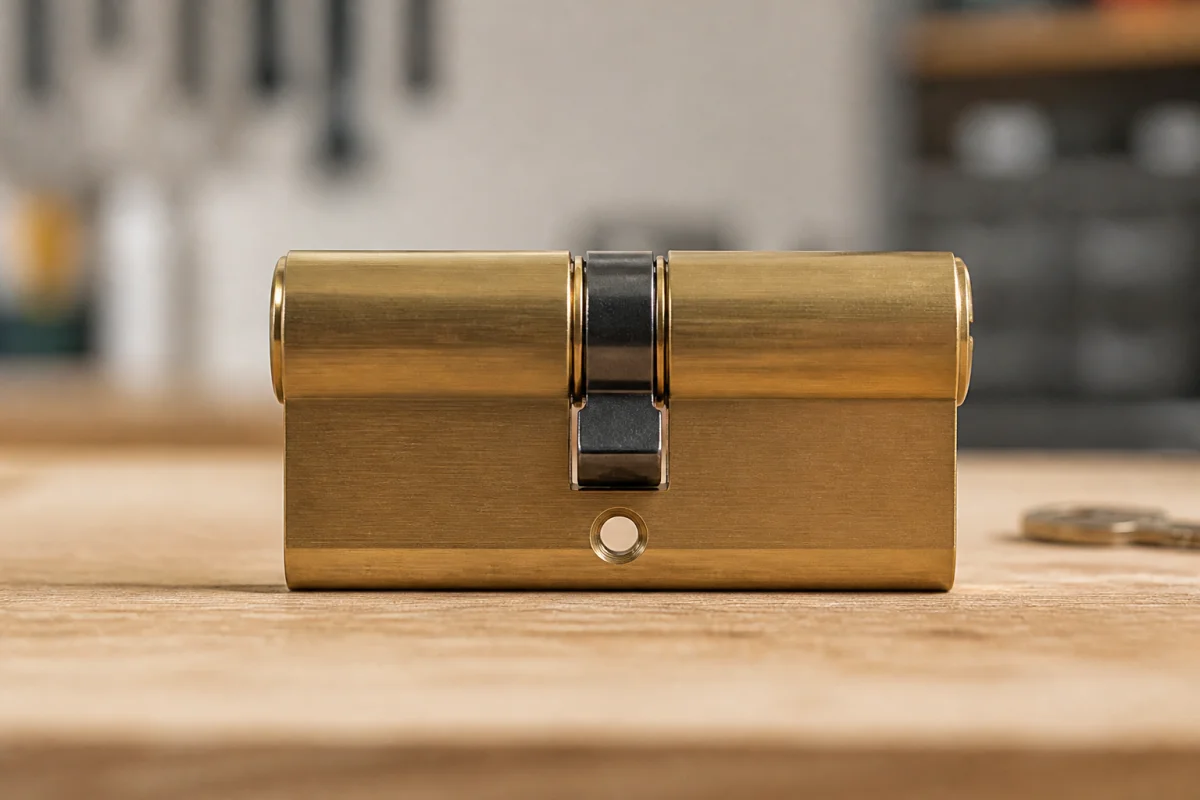

Le cylindre européen, aussi appelé barillet, canon ou cylindre à profil européen, est la pièce centrale de la serrure dans laquelle la clé s’insère. Très répandu sur les portes d’entrée, portes arrière, garages, portillons et même certains placards ou locaux techniques, il séduit par un avantage simple : son profil extérieur normalisé le rend interchangeable sans devoir remplacer toute la serrure.
Sa silhouette typique, souvent décrite comme une forme d’haricot, équipe aussi bien les serrures à mortaiser que les serrures en applique. Le bon fonctionnement de l’ensemble dépend pourtant d’un point précis : la bonne dimension. Une erreur de quelques millimètres suffit à gêner la pose, à faire dépasser le cylindre ou à réduire le niveau de sécurité.
Ce guide détaille la méthode pour mesurer correctement les dimensions d’un cylindre européen, comprendre les formats standards, distinguer les modèles symétriques et dissymétriques, et choisir le bon type selon la porte.
Comment mesurer les dimensions d’un cylindre européen ?
La mesure d’un cylindre européen se fait toujours à partir de l’axe du panneton, c’est-à-dire au niveau du trou de vis de fixation. Le panneton est la pièce qui entraîne le mécanisme de serrure lorsque la clé tourne. C’est lui qui active le pêne demi-tour et les pênes dormants.
Le principe est simple :
- mesurer une première longueur depuis le centre du trou de vis jusqu’à une extrémité du cylindre,
- mesurer la seconde longueur depuis ce même axe jusqu’à l’autre extrémité,
- noter la dimension sous la forme xx x xx mm.
Exemples concrets :
- 30 x 30 mm correspond à un cylindre total de 60 mm
- 40 x 40 mm correspond à un cylindre total de 80 mm
- 30 x 40 mm correspond à un cylindre total de 70 mm
- 50 x 30 mm correspond à un cylindre total de 80 mm avec un côté plus long
Pour effectuer la mesure, les outils utiles sont limités :
- une clé,
- un tournevis,
- une règle ou un mètre.
Faut-il retirer le cylindre pour prendre la mesure ?
Oui, impérativement. Un cylindre déjà monté dans la porte ne peut pas être mesuré correctement. La garniture, la rosace, l’épaisseur de la porte ou la présence d’un bouton peuvent fausser l’appréciation.
La bonne méthode consiste à retirer le cylindre :
- ouvrir la porte,
- repérer la vis de fixation sur la tranche ou la feuillure,
- dévisser cette vis,
- insérer la clé dans le cylindre,
- faire légèrement tourner la clé, souvent d’un quart de tour, pour réaligner le panneton,
- extraire le cylindre hors de la serrure.
Cette étape est essentielle pour commander la bonne référence, surtout sur une porte d’entrée ou un modèle à bouton.
Où se situe l’axe de mesure sur un cylindre européen ?
L’axe de mesure se situe au centre du trou de la vis de fixation. C’est aussi l’axe du panneton. Toutes les longueurs partent de ce point.
Sur un cylindre européen, le corps est généralement constitué de deux parties réunies autour de cet axe. Elles peuvent être parfaitement identiques, on parle alors de cylindre symétrique, ou de longueurs différentes, on parle dans ce cas de cylindre dissymétrique.
Les dimensions standard d’un cylindre européen
Le profil européen est standardisé chez les fabricants, ce qui facilite le remplacement. En revanche, les longueurs varient selon l’épaisseur de la porte, la présence d’une garniture de sécurité, le type de serrure et le sens intérieur ou extérieur.
Le cas le plus fréquent sur une porte de 40 mm d’épaisseur avec serrure à larder est le cylindre double 30 x 30 mm. C’est une référence très courante dans l’habitat.
Quelles sont les dimensions les plus courantes d’un cylindre européen ?
Les dimensions les plus répandues se situent souvent entre 60 et 90 mm au total. Voici un tableau récapitulatif utile pour visualiser les formats habituels.
| Notation | Longueur totale | Type d’usage courant |
|---|---|---|
| 30 x 30 | 60 mm | Porte standard de 40 mm, serrure à larder |
| 30 x 40 | 70 mm | Porte avec légère dissymétrie |
| 40 x 40 | 80 mm | Porte plus épaisse ou avec garnitures |
| 50 x 30 | 80 mm | Besoin d’un côté extérieur plus long |
| 30 x 10 | 40 mm | Cylindre simple ou usage spécifique |
| xx x 10 | Variable | Demi-cylindre, intérieur fixe à 10 mm |
Le marché propose un grand nombre de variantes. Sur certains catalogues en ligne, la catégorie dédiée aux cylindres européens standard compte 36 résultats, avec par exemple 77 modèles pour une gamme V5, 47 modèles pour CITY 5G ou 28 modèles pour ISR6.
Les prix observés montrent aussi des écarts sensibles selon le niveau de sécurité :
- cylindre européen standard V5 à partir de 17,48 € TTC,
- cylindre CITY 5G standard à partir de 12,44 € TTC,
- cylindre V5Neo standard à partir de 55,30 € TTC,
- cylindre TESA T70 à partir de 81,96 € TTC,
- cylindre Vachette VOLTNPLUS1 à partir de 90,62 € TTC.
Cette différence ne tient pas qu’à la longueur. Le nombre de goupilles, la résistance à l’arrachement, le type de clé, le niveau de protection et les options comme le débrayage influencent fortement le tarif.
Quelle différence entre une mesure symétrique et dissymétrique ?
La distinction entre cylindre symétrique et cylindre dissymétrique change la manière de lire la cote, et surtout la manière de commander la bonne référence.
Un cylindre symétrique possède deux côtés de même longueur. Un cylindre dissymétrique a un côté plus long que l’autre, souvent pour compenser une porte épaisse, une plaque de protection ou une serrure en applique.
Comment lire une dimension symétrique
Pour un cylindre symétrique, le panneton est centré. La mesure est identique des deux côtés. On lit donc la cote de façon simple :
- 30 x 30 signifie 30 mm de chaque côté,
- 35 x 35 signifie 35 mm de chaque côté,
- 40 x 40 signifie 40 mm de chaque côté.
Ce type de cylindre est pratique à commander car il ne pose pas de question de sens, sauf cas particuliers liés à certaines gammes de sécurité.
Comment lire une dimension dissymétrique
Pour un cylindre dissymétrique, les deux longueurs diffèrent. La lecture doit toujours respecter le bon sens, surtout lorsque le fabricant demande d’indiquer l’extérieur en premier.
Exemples :
- 30 x 40 signifie 30 mm d’un côté et 40 mm de l’autre,
- 50 x 30 signifie 50 mm côté extérieur et 30 mm côté intérieur si la référence est donnée dans cet ordre.
Cette précision est capitale sur certains modèles de sécurité. Chez Vachette, par exemple, même des cylindres à deux entrées peuvent avoir un sens lorsque le goupillage de sécurité est renforcé uniquement côté extérieur. Dans ce cas, une inversion peut rendre le montage inadapté au niveau de protection attendu.
Les cylindres dissymétriques à deux entrées de clé sont généralement réversibles, mais il faut vérifier la fiche technique du modèle avant commande.

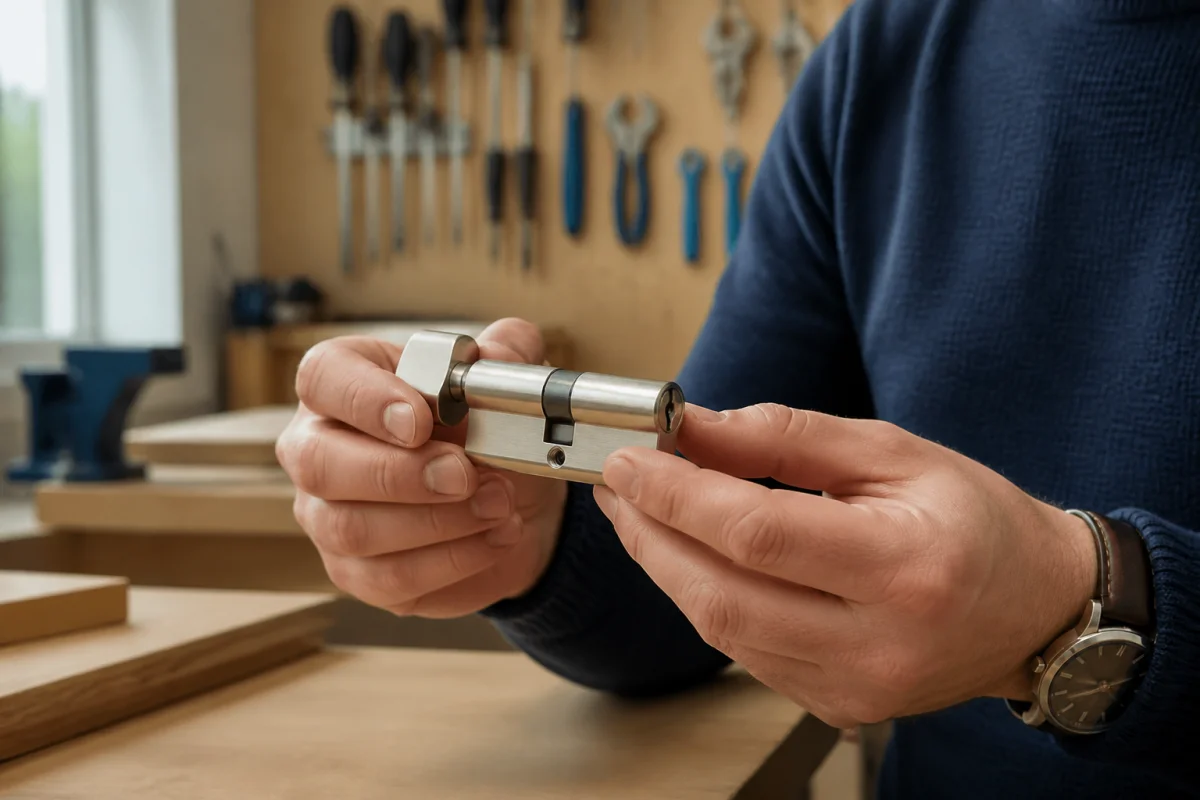

Comment mesurer un cylindre à bouton ?
Le cylindre à bouton, aussi appelé cylindre à molette, possède une entrée de clé à l’extérieur et un bouton côté intérieur. Il permet de verrouiller sans clé depuis l’intérieur, ce qui le rend fréquent sur certaines portes d’habitation, chambres, caves, garages ou issues de secours selon la configuration.
La méthode de mesure reste celle d’un cylindre européen classique : on mesure depuis l’axe du trou de vis jusqu’à chaque extrémité du corps.
La différence tient à la notation. Le côté intérieur avec bouton est souvent signalé avec la lettre B.
Exemples :
- 30 x 40B signifie 30 mm côté clé et 40 mm côté bouton
- 40 x 50B signifie 50 mm côté extérieur et 40 mm côté bouton selon le format utilisé par le vendeur
Comme ce type de cylindre n’est pas réversible, le sens intérieur et extérieur doit être vérifié avec soin.
Le bouton est-il inclus dans la mesure ?
Non. Le bouton ne doit jamais être inclus dans la mesure. Seul le corps du cylindre est pris en compte.
Cette règle évite une confusion courante lors du remplacement. Un cylindre à bouton peut paraître plus long visuellement, alors que la cote utile reste celle du corps métallique entre les deux extrémités mesurées depuis l’axe du panneton.
Sur ce type de produit, une erreur de sens est l’un des problèmes les plus fréquents. Le bouton doit impérativement se retrouver côté intérieur.
La mesure des dimensions selon le type de cylindre
Tous les cylindres européens partagent le même profil extérieur, mais pas le même usage. Le type choisi influe directement sur la lecture de la dimension et sur la compatibilité avec la porte.
La différence entre cylindre double et demi-cylindre
Le cylindre double comporte deux entrées de clé. Il permet de verrouiller aussi bien de l’intérieur que de l’extérieur. C’est la solution la plus courante pour une porte d’entrée principale. Sur une porte standard de 40 mm avec serrure à mortaiser, la dimension 30 x 30 mm est souvent utilisée.
Le demi-cylindre, lui, ne fonctionne que d’un seul côté. Il est fréquent sur :
- boîtes aux lettres,
- casiers,
- rideaux métalliques,
- portes techniques.
Sa particularité est simple : la dimension intérieure est toujours de 10 mm. La notation conserve donc un côté variable et un côté fixe à 10 mm.
On trouve aussi des cylindres simples, par exemple en 30 x 10 mm, pour des usages comparables.
Le cas des portes épaisses ou spécifiques
Une porte en PVC, en bois ou en métal ne présente pas toujours la même épaisseur. La présence d’une poignée blindée, d’une rosace de sécurité ou d’une serrure en applique peut aussi décaler le centre utile.
Dans ces situations, les cylindres dissymétriques sont fréquents. Ils permettent d’adapter précisément la longueur à la configuration réelle de la porte, sans laisser un dépassement trop important à l’extérieur.
Un cylindre qui dépasse de façon excessive devient plus vulnérable à l’effraction, notamment par arrachement. C’est là qu’interviennent des variantes techniques comme le panneton anti-arrachement, conçu pour limiter ce type d’attaque.
Les modèles haute sécurité peuvent également proposer :
- un plus grand nombre de goupilles,
- des versions débrayables,
- des références s’entrouvrantes,
- des pannetons PM1 ou PM2,
- des certifications ou goupillages renforcés côté extérieur.
Sur certaines références, la disponibilité peut varier, avec des produits annoncés comme disponibles immédiatement, d’autres sous 3 semaines ou 3 à 5 semaines. Ce point compte lorsqu’un remplacement rapide est nécessaire après usure, perte de clé ou renforcement de sécurité.
Les erreurs à éviter avant de commander
La plupart des erreurs de commande concernent moins le profil du cylindre que la lecture de la dimension. Comme le profil européen est normalisé, le vrai risque porte sur la longueur, le sens, ou le type de cylindre.
- mesurer le cylindre sans le démonter,
- prendre la longueur totale sans distinguer les deux côtés,
- oublier de partir du centre du trou de vis,
- confondre intérieur et extérieur sur un modèle dissymétrique,
- inclure le bouton dans la mesure d’un cylindre à molette,
- commander un double cylindre au lieu d’un demi-cylindre,
- négliger l’épaisseur réelle de la porte et des garnitures,
- laisser dépasser excessivement le cylindre côté extérieur.
Un dernier point mérite attention sur les cylindres intégrés à un organigramme. Certains produits fabriqués sur commande ne sont pas repris. Mieux vaut donc vérifier la cote, le sens, la compatibilité et le niveau de sécurité avant validation.
Pour choisir la bonne dimension, la bonne approche consiste à croiser quatre critères : épaisseur de porte, type de serrure, usage intérieur ou extérieur, niveau de sécurité recherché. Une porte d’entrée n’appelle pas le même cylindre qu’un casier ou qu’une porte de cave.
Un cylindre européen bien dimensionné améliore à la fois le confort de pose, la fiabilité du verrouillage et la résistance aux attaques. C’est aussi le moyen le plus simple de remplacer une ancienne serrure vulnérable sans changer tout le mécanisme. Quand la mesure est juste, le choix devient beaucoup plus clair, qu’il s’agisse d’un 30 x 30 standard ou d’un modèle dissymétrique haute sécurité avec bouton.
